מהדקי מעבר בחיבור קפיצי עם 4 נקודות חיבור Weidmüller ZDU

מהדקי מעבר מסדרת ZDU של Weidmüller מיועדים לחיבור מוליכים בלוחות חשמל, בקרה וחלוקה. המהדקים כוללים ארבע נקודות חיבור באמצעות מנגנון הידוק קפיצי (Tension-clamp) המאפשר חיבור מוליכים ללא שימוש בברגי הידוק. המהדקים מיועדים להתקנה על מסילת DIN ‏TS 35.

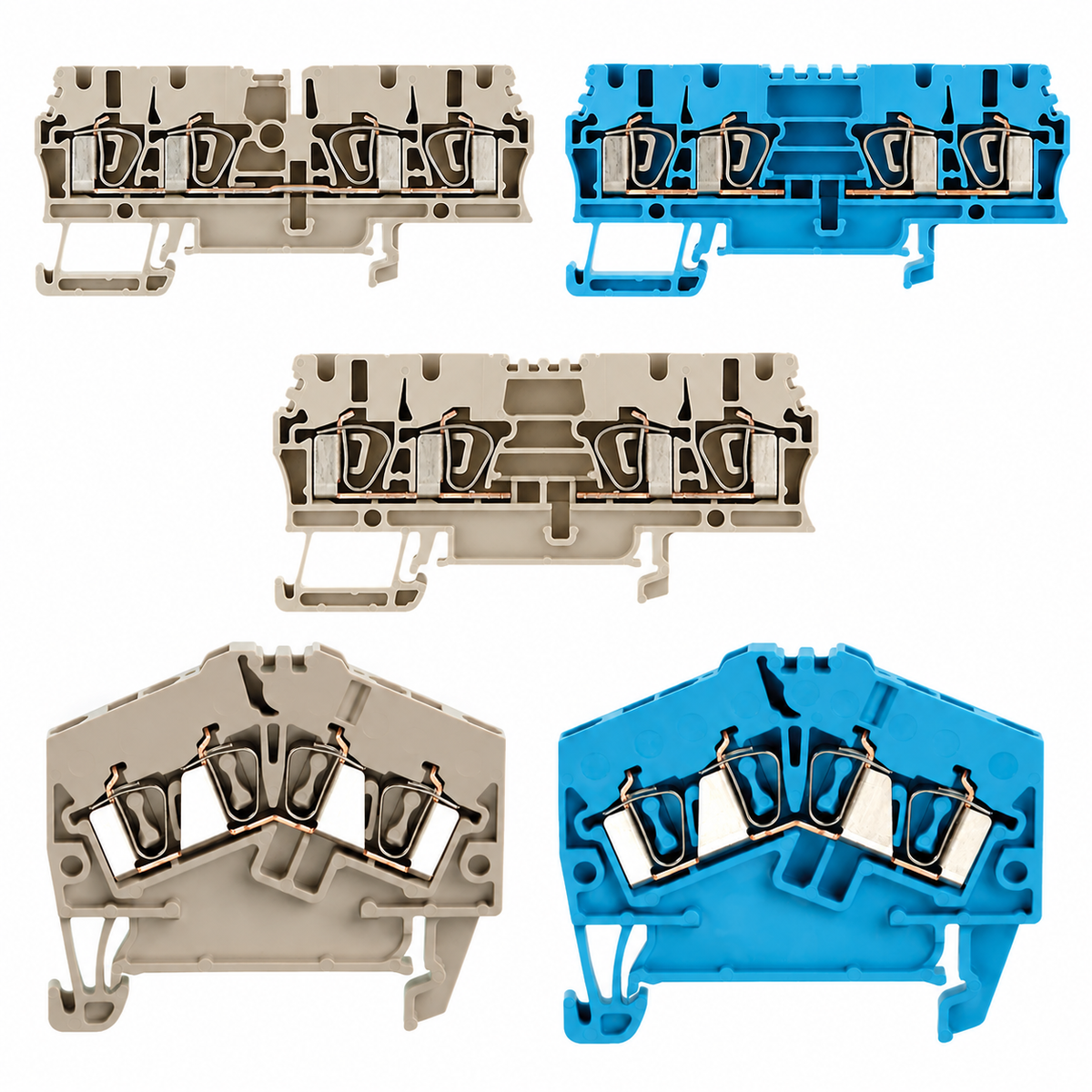

הסדרה כוללת שלוש תצורות חיבור: 4AN עם ארבע נקודות חיבור וכניסת מוליכים מלמעלה, 2X2AN עם שתי קבוצות של שתי נקודות חיבור וכניסת מוליכים מלמעלה, ו־2-4AN עם ארבע נקודות חיבור וכניסת מוליכים בזווית.
התצורות השונות מאפשרות התאמה לסידור החיווט בלוח.

מאפיינים:
סוג: מהדק מעבר
סדרה: ZDU
אופן חיבור: חיבור קפיצי (Tension-clamp)
מספר נקודות חיבור: 4
מספר קומות: 1
חתך נקוב: 2.5 מ״מ²
זרם נקוב: 24A
מתח נקוב: 800V
רוחב: 5.1 מ״מ
צבע: בז׳ / כחול - בהתאם לבחירה
התקנה: מסילת DIN ‏TS 35
חומר בידוד: Wemid
דרגת בעירות: UL 94 V-0
תקן: IEC 60947-7-1
דופן קצה נדרשת: כן
