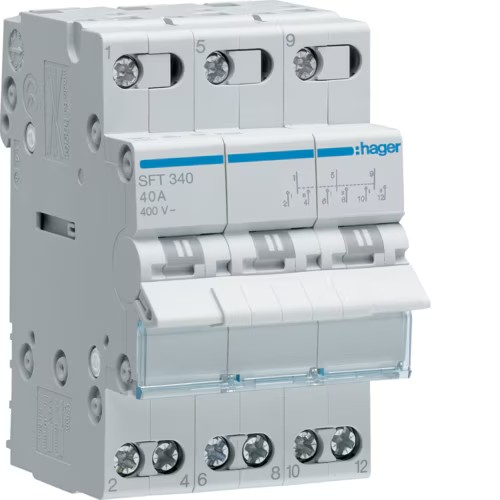

מפ"זים מחליפים מודולריים 1-0-2 לפס DIN HAGER

מפ"זים מחליפים מודולריים מסדרת SFT מבית HAGER, מיועדים למיתוג ידני ולהחלפה בין שני מעגלים או מקורות הזנה במערכות חשמל. המפסקים כוללים שלושה מצבי מיתוג I-0-II, עם מצב אמצעי מנותק (0) ונקודת חיבור משותפת עליונה, ומתאימים להתקנה על פס DIN בלוחות חשמל.

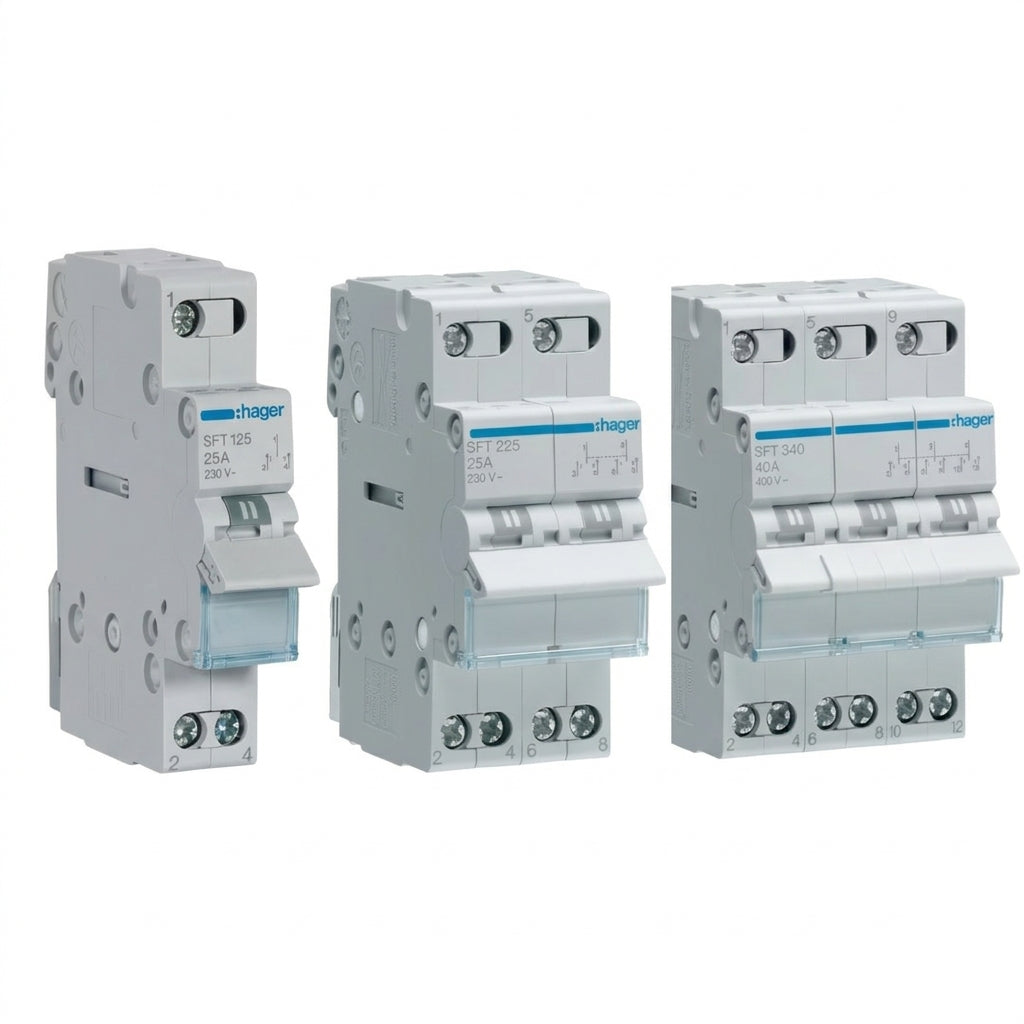

הסדרה כוללת מפסקים בעלי 1, 2, 3 או 4 קטבים, בזרמים נקובים של 25A ו־40A בהתאם לדגם. המפסקים מתאימים למתח עבודה של 230V AC בדגמים החד־קוטביים והדו־קוטביים, ולמתח עבודה של 400V AC בדגמים התלת־קוטביים והארבעה־קוטביים. המפסקים בעלי דרגת הגנה IP20, חיבור באמצעות מהדקי הברגה והתאמה למיתוג עומסים בקטגוריות AC-21 ו־AC-22. ניתן לבחור את הדגם המתאים בהתאם למספר הקטבים, לזרם הנקוב ולדרישות מערכת החשמל.

מאפיינים:
מותג: HAGER
סדרה: SFT
סוג מוצר: מפסקים מחליפים מודולריים
מצבי מיתוג: I-0-II (מצב אמצעי מנותק)
נקודת חיבור משותפת: עליונה
מספר קטבים לבחירה: 1P / 2P / 3P / 4P
זרמים נקובים לבחירה: 25A / 40A
סוג מתח: AC
תדר רשת: 50/60Hz
מתח בידוד נקוב (Ui): 440V
מתח עמידה בהלם (Uimp): 4kV
קטגוריות שימוש: AC-21 / AC-22
סוג התקנה: פס DIN
סוג חיבור: מהדקי הברגה
דרגת הגנה: IP20
טמפרטורת עבודה: ‎-20°C עד ‎50°C
חתך מוליך גמיש: 10-1.5 ממ"ר
חתך מוליך קשיח: 16-1.5 ממ"ר
