מפסקים מחליפים מודולריים iSSW ‏20A מבית Schneider Electric

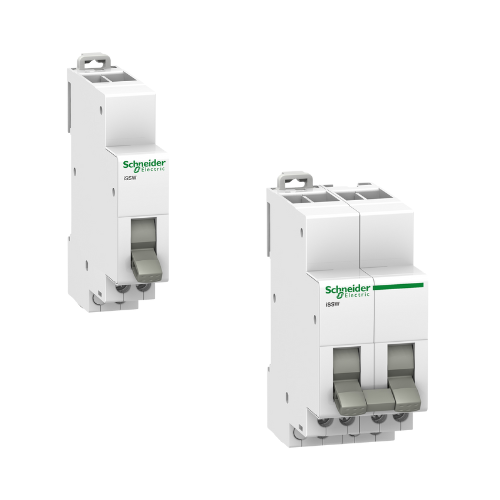

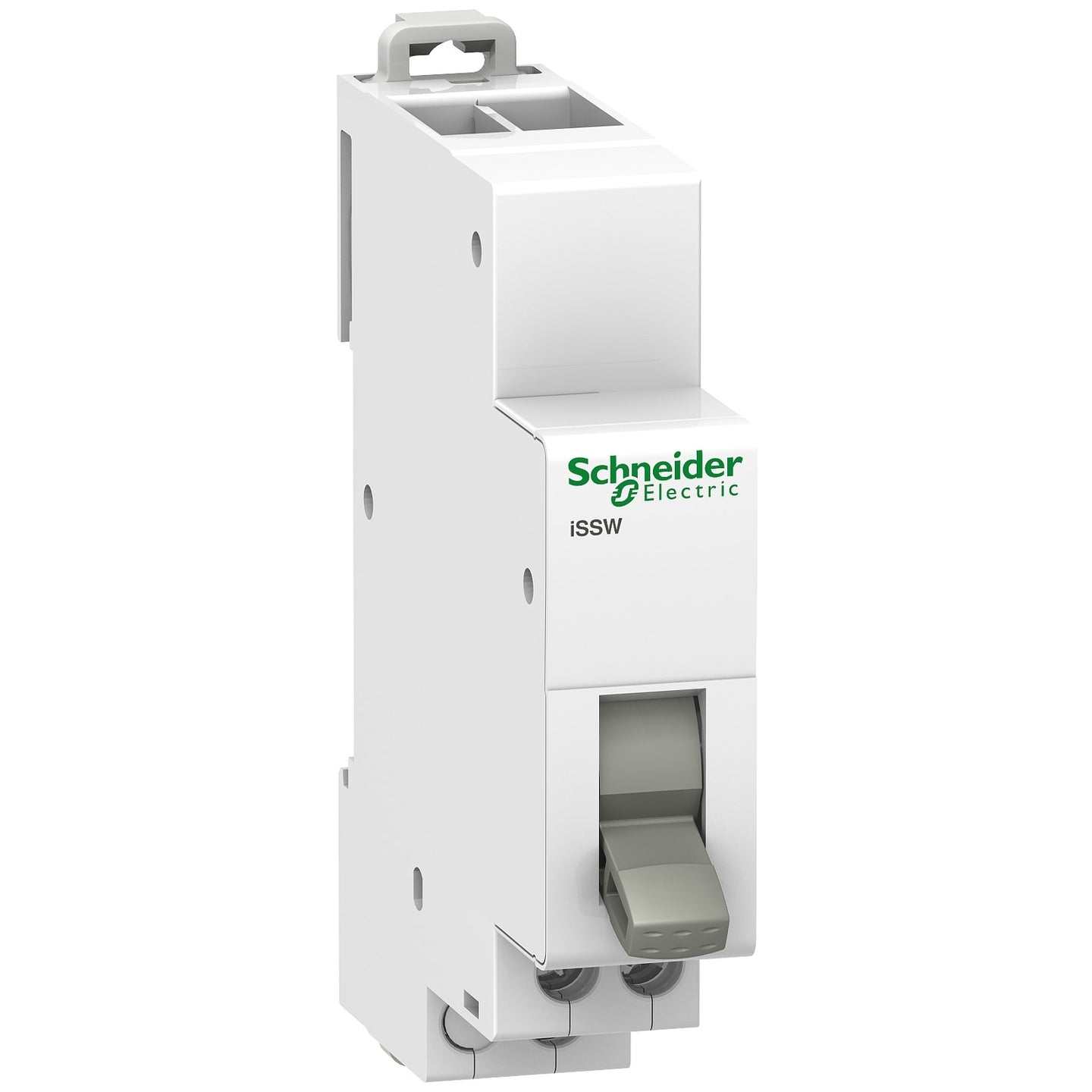

מפסקים מחליפים מודולריים מבית Schneider Electric, מסדרת Acti9 iSSW, בזרם נקוב של 20A. מיועדים למיתוג ידני ולשליטה במעגלים חשמליים באמצעות בורר מצבים, ומתאימים ליישומי פיקוד שבהם נדרשת החלפה בין מצבי מיתוג. המפסקים זמינים בתצורות חד־קוטביות (1P) ודו־קוטביות (2P), עם מגעים מחליפים (C/O) ובבחירה בין שני מצבי מיתוג (0-1) לשלושה מצבי מיתוג (1-0-2). תצורות אלו מאפשרות התאמה לצורכי הפיקוד והמיתוג בהתאם למבנה המעגל ולדרישות המתקן. המפסקים מיועדים להתקנה על פס DIN בלוחות חשמל, במבנה מודולרי ברוחב 18 או 36 מ"מ בהתאם למספר הקטבים. שילוב של הפעלה ידנית, סימון ברור של מצבי המיתוג ומבחר תצורות מאפשר בחירה נוחה ושילוב במערכות פיקוד וחשמל.

מאפיינים:
מותג: Schneider Electric
סדרה: Acti9 iSSW
סוג מוצר: מפסקים מחליפים מודולריים (Changeover Switches)
זרם עבודה נקוב (Ie): 20A
מתח עבודה נקוב (Ue): 250V AC
תדר: 50/60Hz
סוג מגעים: מגעים מחליפים (C/O)
אופן הפעלה: ידני באמצעות בורר מצבים
אופן התקנה: פס DIN
גובה: 82 מ"מ
עומק: 75 מ"מ
צבע גוף: לבן
חתך מוליכים: 0.5–2.5 ממ"ר למוליך קשיח או גמיש
אורך קילוף מוליך: 9 מ"מ
מומנט הידוק: 1Nm
דרגת הגנה (IP): IP20
טמפרטורת עבודה: ‎-20°C עד ‎+50°C
תקנים: IEC 60669-1, IEC 60947-5-1
