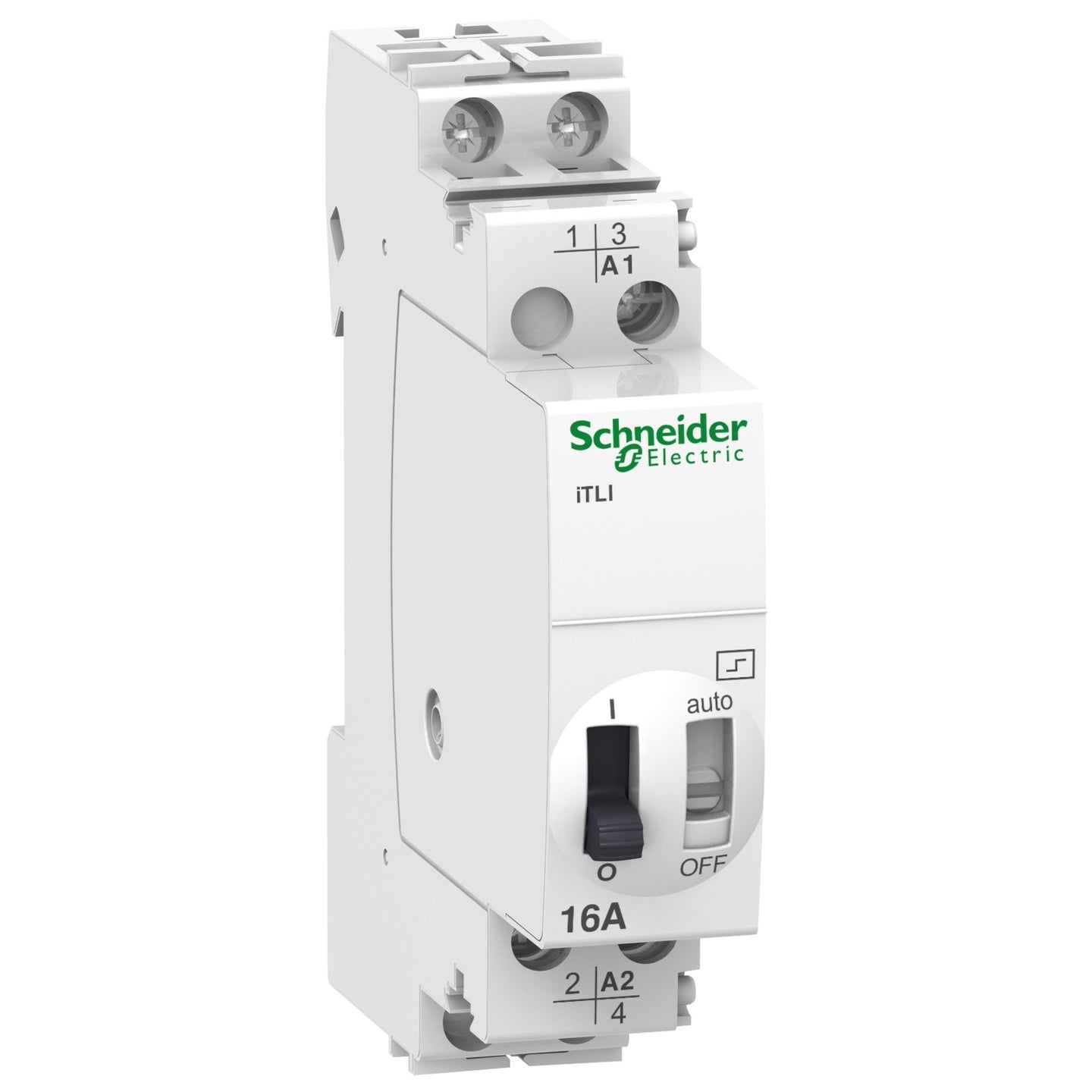

ממסרי צעד מחליפים iTLI ‏16A מבית Schneider Electric

ממסרי צעד מחליפים מבית Schneider Electric, מסדרת Acti9 iTLI, בזרם נקוב של 16A. מיועדים למיתוג ולשליטה במעגלים חשמליים באמצעות פולסי פיקוד, ומאפשרים שינוי מצב המגעים בכל פולס המתקבל ממערכת הפיקוד. הממסרים בעלי תצורה דו־קוטבית (2P), הכוללת מגע פתוח במצב רגיל (1NO) ומגע סגור במצב רגיל (1NC). תצורה זו מאפשרת מיתוג בין מצבי מגע מנוגדים, ומתאימה ליישומי פיקוד שבהם נדרשת הפעלה של מעגל אחד לצד ניתוק מעגל אחר. הממסרים תומכים בפיקוד מרחוק באמצעות לחצנים ובהפעלה ידנית מקומית, וכוללים חיווי מצב ON/OFF. מיועדים להתקנה על פס DIN בלוחות חשמל, ברוחב קומפקטי של 18 מ"מ (מודול אחד), וזמינים במתחי פיקוד שונים להתאמה לדרישות המתקן.

מאפיינים:

מותג: Schneider Electric
סדרה: Acti9 iTLI
סוג מוצר: ממסרי צעד מחליפים (Changeover Impulse Relays)
מספר קטבים: 2P
תצורת מגעים: 1NO + 1NC
זרם נקוב: 16A
מתח עבודה נקוב (Ue): 250V AC
תדר: 50/60Hz
סוג פיקוד: פולסים
תמיכה בלחצנים מוארים: 3mA
חיווי מצב: ON/OFF
אופן התקנה: פס DIN
רוחב: 18 מ"מ (מודול אחד)
גובה: 84 מ"מ
עומק: 60 מ"מ
חתך מוליכים למעגל הפיקוד: 0.5–4 ממ"ר למוליך קשיח / 1–4 ממ"ר למוליך גמיש
חתך מוליכים למעגל הכוח: 1.5–4 ממ"ר
אורך קילוף מוליך: 11 מ"מ
מומנט הידוק: 1Nm
דרגת הגנה (IP): IP20 בפתחי החיבור / IP40 בהתקנה במעטפת
טמפרטורת עבודה: ‎-20°C עד ‎+50°C
תקנים: EN 669-1, EN 669-2-2
